Aula 17 - Finalização do símbolo NORTE + Como fazer uma Parábola em CAD
Nesta aula continuámos a criação da seta norte e fizemos, também uma parábola.
AutoCAD
Para começar, fazemos "circle 0,0 0,1" e "zoom e":
Nota: Caso haja uma deformação fazer "re".

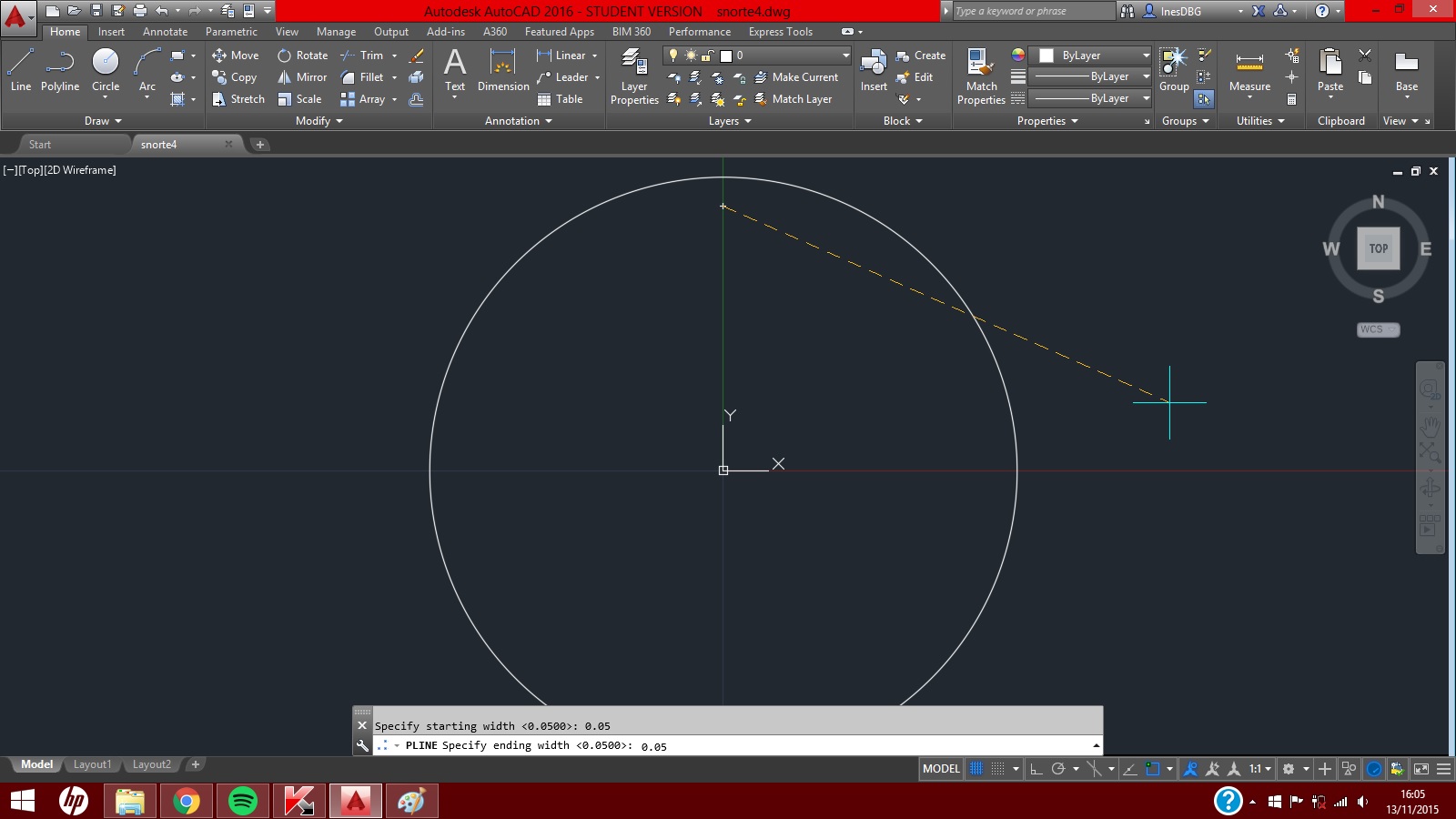

Depois fazemos "pline 0,0.9 ", "w 0.05 0.05", "a" e "s 0,-0.9":
De seguida, escrevemos o comando "line -1.3,0 1.3,0", "line 0,1.3 0,-1.3":
Seguidamente, desligamos o "osnap" e fazemos "line 0,1.2 1.2<315", "line 0,-0.5 1.2<225" e "c" para fechar:
Para acabar a nosso símbolo norte, apagamos as linhas como é mostrado a baixo e fazemos "solid 0,1.2 1.2<315 0,-0.5":
Depois fazemos "pline 0,0.9 ", "w 0.05 0.05", "a" e "s 0,-0.9":
De seguida, escrevemos o comando "line -1.3,0 1.3,0", "line 0,1.3 0,-1.3":
Seguidamente, desligamos o "osnap" e fazemos "line 0,1.2 1.2<315", "line 0,-0.5 1.2<225" e "c" para fechar:
Para acabar a nosso símbolo norte, apagamos as linhas como é mostrado a baixo e fazemos "solid 0,1.2 1.2<315 0,-0.5":
Notepad++
Outra forma de fazer a seta apresentada anteriormente é fazer através do Notepad++ em .lisp:
AutoCAD
Fazemos o "appload" do ficheiro .lisp "snorte4" no AutoCAD e escrevemos "snorte4":
- Outro exercício que o professor nos propôs foi a criação de uma parábola.
AutoCAD
Para começar, fazemos "xline h 0,0" e "xline v 0,0":
Depois, escrevemos o comando "circle 0,0 1,1":
De seguida, marcamos o ponto como é feito abaixo com o comando "point". Ligar também o "osnap". Depois apagar a circunferência:
Para tornar visível o ponto marcado anteriormente, fazemos "DDPtype" e mudamos o símbolo do ponto:
Seguidamente, criamos duas layers com o nome "pontos" a verde e "curva" a vermelho:
Depois fazemos "circle 2p 0,0", "circle cen" e "point". Mudar também o "osnap" como na imagem. No final apagamos as circunferências:
Depois, fazemos "offset 1.5" três vezes de modo:
De seguida, escrevemos o comando "circle" para o primeiro e depois de novo "circle 1.5":
Imediatamente, fazemos "point" como está aqui representado e apagamos as circunferências:
Repetimos o mesmo processo para o resto dos pontos:
Por último e para fazer a curva, mudamos para a layer da curva e fazemos "spline" passando pelos pontos:
De seguida, escrevemos o comando "circle" para o primeiro e depois de novo "circle 1.5":
Imediatamente, fazemos "point" como está aqui representado e apagamos as circunferências:
Repetimos o mesmo processo para o resto dos pontos:
Por último e para fazer a curva, mudamos para a layer da curva e fazemos "spline" passando pelos pontos:
