Aula 18 - Continuação da Parábola + Início do Pormenor

Esta aula foi dedicada à conclusão do exercício da parábola iniciado na aula anterior. O professor iniciou também a explicação do pormenor arquitectónico.

AutoCAD

Para começar, criamos uma nova layer com o nome "curva2" com a cor magenta. Mudamos também as definições do "osnap" como na imagem:

Depois, fazemos "line":

De seguida, escrevemos o comando "circle" e fazemos como na imagem:

Seguidamente, apagamos a parte da circunferência que não nos interessa fazendo "trim":

De seguida, fazemos "xline" a passar pelo midpoint através do "bisect":

Depois, apagamos as linhas que já não são necessárias e fazemos "spline method CV degree 2" tal como na imagem:

Para passar-mos para o 3D, começamos por desligar as layers "0", "curva" e "pontos. Depois, fazemos "line" a começar no ponto médio da parábola até outro ponto qualquer:

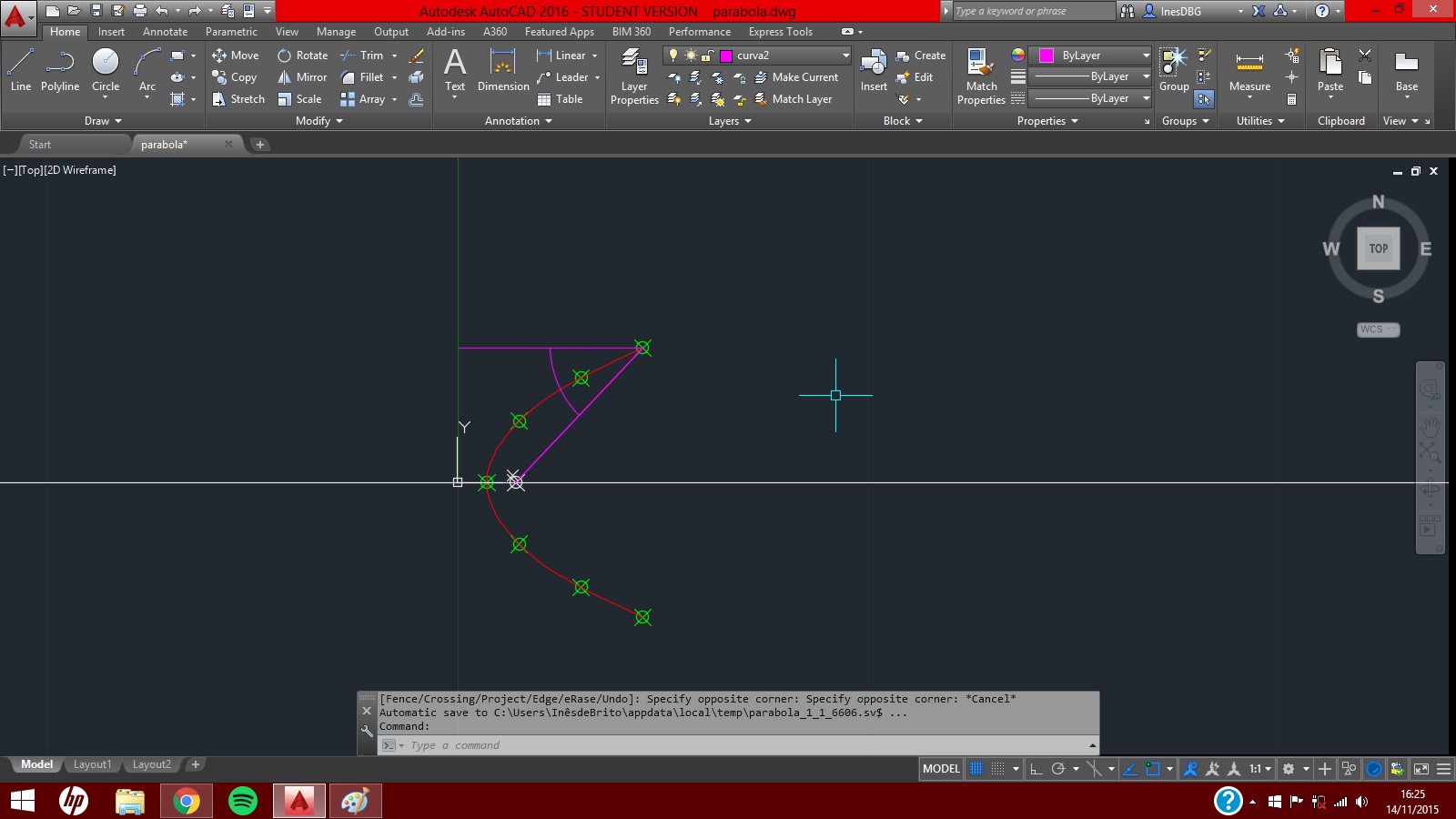

Imediatamente, fazemos "trim" para apagar um dos lados da parábola. Para isso seleccionamos a linha criada anteriormente:

De seguida, fazemos "surftab1 17", "surftab2 17" e "revsurf 0 360" seleccionando a curva e a linha criada anteriormente:

Para ver-mos em 3D, fazemos o comando "3dorbit". Para terminar, clicamos no botão direito do rato e escolhemos o "visual styles" que pretendemos:

Depois de acabar-mos o trabalho da parábola, passamos para o trabalho do pormenor arquitectónico com a ajuda do professor.Para começar, tivemos que transferir alguns ficheiros que serão úteis na realização deste trabalho:

AutoCAD

Para começar, criámos um novo ficheiro do AutoCAD com o nome "pormenor_V10_84-85". Depois fizemos "units" e mudámos as opções:

De seguida, criámos duas layers com os nomes "imagens" e "linhas auxiliares" a vermelho:

Depois, fazemos "imageattach" alterando mais uma vez as opções:

Notepad++

Para facilitar o "zoom extents", criámos uma macro no Notepad++ com o nome "ze":

AutoCAD

De seguida, fazemos "appload" dos ficheiros "ze", "cv" e "cv_fraction" que nos irão ajudar na realização do trabalho:

Seguidamente, fazemos "xline v" e "xline h" duas vezes como está na imagem:

Para terminar, temos de escalar o nosso desenho/imagem. Para isso, fazemos "scale all r (cv 17 4) - entre o "all" e o "r", fazer "enter" duas vezes e escolher um ponto:
