Aula 8 - Preparação para Impressão em CAD
Esta sétima aula consistiu na aprendizagem da preparação da informação gráfica para a impressão. Ou seja, tivemos que colocar as figuras geométricas, realizadas na aula anterior em AutoCAD, numa folha A3 ao baixo.
Para começar, tivemos de mudar para o layout 1, pois é onde se processa o 2D. Sendo que, no model é onde os objectos então em 3D. Para isto, inseri-mos "tilmode 0" (2D) e temos a nossa planificação dos objectos. Note que, "tilmode 1" = 3D. Mudámos, também, o nome do layout para "impressao poligonos":
De seguida, tivemos que apagar a janela em volta dos polígonos, janela essa que delimita o espaço 3D. Para isso, seleccionamos o rectângulo como na imagem e apagamos:
Depois, para aumentar-mos a área de impressão útil (parte delimitada pelo tracejado), mudar-mos o formato do ficheiro, o tamanho da folha, fazemos "pagesetup" e modifica-mos como nas imagens que se seguem:
Seguidamente, criamos duas layers novas. Uma chamada "esquadria" e outra "janelas", em que a layer "janelas" tem a opção de impressão desactivada:
Depois, na layer da "esquadria", fazemos "xline h 0,0" e "xline v 0,0":
Para duplicar estas duas linhas, inserimos o comando "offset 297" e "offset 420":
Depois, para "cortar o excesso" das linhas, fazemos "fillet r 0" e clicamos como é mostrado nas imagens:
Depois, e para juntar-mos estas quatro linhas, formando assim um rectângulo, fazemos "join" e seleccionamos a folha toda. Fazemos também "offset 5":
De seguida, mudamos para a layer das janelas e fazemos "myview" e criamos um quadrado como na imagem. Fazer, também, F3 para desligar o "osnap" e "mspace":
Para colocar-mos cada figura separadamente, temos que congelar uma de cada vez. Começamos pelo quadrado, congelando todas as outras layers (VP Freeze). Fazer F7 para desligar os eixos:

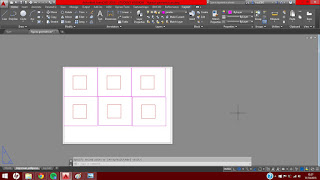

Depois, seleccionamos o quadrado rosa e copiamo-lo seis vezes:
Depois e para acabar, seleccionamos cada um dos quadrados e vamos substituindo pelas outras figuras. Para isso, basta congelar a que lá está e descongelar a pretendida:
Para duplicar estas duas linhas, inserimos o comando "offset 297" e "offset 420":
Depois, para "cortar o excesso" das linhas, fazemos "fillet r 0" e clicamos como é mostrado nas imagens:
Depois, e para juntar-mos estas quatro linhas, formando assim um rectângulo, fazemos "join" e seleccionamos a folha toda. Fazemos também "offset 5":
De seguida, mudamos para a layer das janelas e fazemos "myview" e criamos um quadrado como na imagem. Fazer, também, F3 para desligar o "osnap" e "mspace":
Para colocar-mos cada figura separadamente, temos que congelar uma de cada vez. Começamos pelo quadrado, congelando todas as outras layers (VP Freeze). Fazer F7 para desligar os eixos:
Depois, seleccionamos o quadrado rosa e copiamo-lo seis vezes:
Depois e para acabar, seleccionamos cada um dos quadrados e vamos substituindo pelas outras figuras. Para isso, basta congelar a que lá está e descongelar a pretendida:
